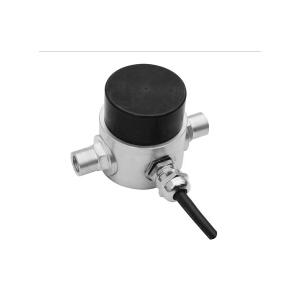

小型差壓變送器 - CS-PT500D
±0.25、±0.5%F.S精度；
可做成OEM；
擴散硅充油芯體；
多種壓力量程和信號輸出；
多鐘內外螺紋連接方式；
無極性二線制電流輸出；
交直流二用電壓輸出；
本安、隔爆、CE認證；
抗強電磁干擾防雷擊。
產品介紹
小型差壓變送器CS-PT500D產品說明
CS-PT500D系列差壓變送器是經過過多年潛心研究后而設計的一款高可靠、高穩定性、高精度的大量程差壓變送器。廣泛用于液體、氣體的差壓檢測。
該產品采用1Cr18Ni9Ti不銹鋼或黃銅外殼結構，進口充油差壓芯體，特殊設計的放大轉換電路，具體防高電壓、大電流、強磁場、無極性出線等特性。
通過本安防爆、隔離防爆認證和CE認證。
可根據用戶需要設計成程控模式，以便于現場使用根據情況改變零點和程量。
小型差壓變送器CS-PT500D產品特點
±0.25、±0.5%F.S精度；可做成OEM；擴散硅充油芯體；多種壓力量程和信號輸出；多鐘內外螺紋連接方式；無極性二線制電流輸出；交直流二用電壓輸出；本安、隔爆、CE認證；抗強電磁干擾防雷擊。
小型差壓變送器CS-PT500D應用領域
應用于：污水處理，水電站水位差，城市防洪排澇，水下工程，地下水監測，熱電廠送風系統，油田注水，井下通風監測。
小型差壓變送器CS-PT500D技術參數
|
常規 |
數 值 |
備 注 |
||
|
壓力量程 |
±5kPa……±10000kPa |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1個大氣壓 1個大氣壓≈98kPa |
||
|
過載壓力 |
1.5倍額定壓力 |
|||
|
管路靜壓 |
3，5，10倍額定壓力 |
|||
|
精 度 |
±0.25%F.S， ±0.5%F.S |
|||
|
穩 定 性 |
典型值0.25%F.S, max：0.5%F.S |
|||
|
使用溫度 |
－40℃~85℃ (可訂制－40℃~120℃) |
|||
|
補償溫度 |
－10℃~70℃ |
|
||
|
介質兼容性 |
與1Cr18Ni9Ti或黃銅相兼容的所有介質 |
|
||
|
電器性能 |
二線制 |
三線制 |
|
|
|
輸出信號 |
4~20mA |
0~5V |
0~10V |
|
|
供電電源 |
10~30Vdc |
8~30Vdc/ac |
11~30Vdc/ac |
Vdc/ac意為交直流兩用 |
|
負載電阻 |
(U-10)/0.02(?) |
＞100k? |
|
|
|
絕 緣 |
＞100M ?@50V |
|
||
|
電氣強度 |
＞500Vac@60 second |
|
||
|
振動/沖擊 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
||
|
壓力耐用 |
2×106壓力周期@25℃ |
|
||
|
電器連接 |
防水接頭，線長1.5米，外殼防護IP65 |
|
||
|
壓力接口 |
內外 G1/4， 內外NPT1/4， |
|
||
|
響應時間 |
10ms |
|
||
|
壓力形式 |
差壓 |
|
||
|
認證項目 |
隔爆認證，歐盟電器安全標準CE |
|
||
|
電磁兼容性 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
|
||
