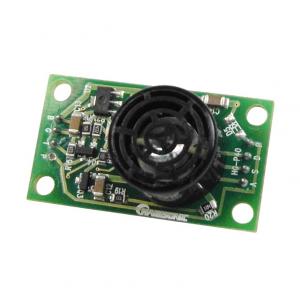

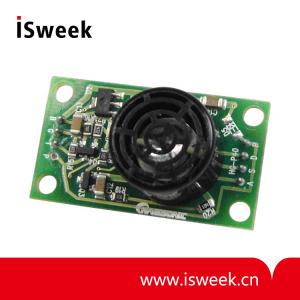

韓國Hagisonic 超聲波近距離傳感器模塊 - HG-P40系列

產品介紹

韓國Hagisonic 超聲波近距離傳感器模塊 HG-P40系列描述：

? 僅使用單個收發器傳感器單元發送和接收信號。

? 便于測距和物體檢測。

? 為方便使用，提供兩種傳輸模式：

? 自由運行：連接到電源時，傳感器自身發送觸發信號和突發信號 - 用于基本應用

? 外部觸發：外部系統 (控制器或處理器電路) 控制觸發信號 – 用于高級應用 (距離測量)

? 兩種輸入電源 – 低壓 (5V) 用于處理器電路，高壓 (12V) 用于控制器。

? 四種不同的輸出信號 (同時)。

? 將實際接收到的超聲波實時放大 (用于聲壓測量)

? 探測信號的實時 TTL 電平矩形波(方波) (用于機器人)

? 與傳感器到最近障礙物距離成比例的脈沖寬度信號(用于機器人和測距)

? 在預設范圍內(0.5~4.5m)的接近輸出信號 (10mA 電流) (工業用途)

? 預設范圍可在 0.5 ~ 4.5 m 之間調節 (批量訂單下工廠可預設距離)

? 高性能 ASIC 芯片，用于穩定的傳輸和高靈敏度的信號接收 (較大可放大約 4,000 倍)

韓國Hagisonic 超聲波近距離傳感器模塊 HG-P40系列特性：

多功能收發器機型

兩種傳輸模式(自由運行 /外部觸發)

① 電源(低壓：5V / 高壓：6~16V)

②4種不同輸出信號(同時)：

-實時接收并放大的超聲波

-實時TTL方波信號

-距離脈沖寬度信號

-在預設距離（近距離）內探測物體

③ 高性能ASIC芯片

韓國Hagisonic 超聲波近距離傳感器模塊 HG-P40系列參數：

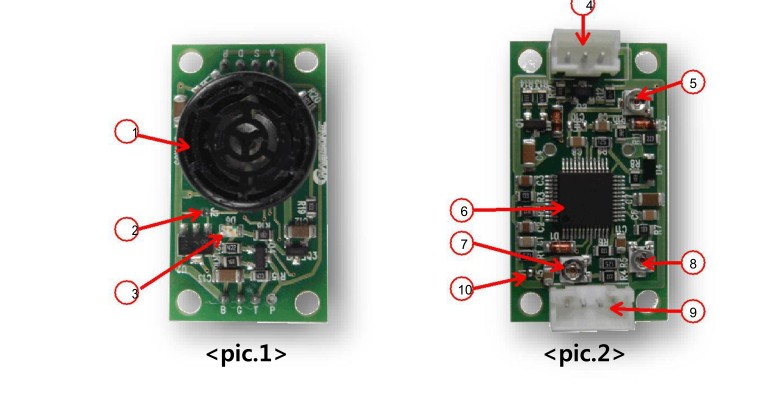

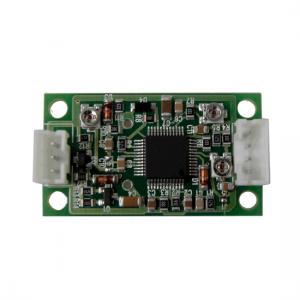

韓國Hagisonic 超聲波近距離傳感器模塊 HG-P40系列零件描述：

①超聲波傳感器單元: ?16開放式傳感器具備常規型的方向性(約65~75?).

②電源選擇PAD(J2) :低壓(5V)– 需焊接，高壓(6~16V)– 不需焊接(在這種情況下，建議電壓高于 6.5V )。

③近距離探測LED :當有物體進入預設量程時，紅燈亮，并生成,10mA的輸出信號。

④輸出終端 : 同時生成三種不同的輸出。(參見 P2 和 P6)

⑤接收器靈敏度調節VR :前置放大器的增益值在0 ~ 4,000x區間內 調節。（工廠默認選項為： 2,000X ）

⑥ASIC  芯片： ：功能多樣的48引腳芯片(Hagisonic產品)

⑦測距量程調節VR :量程為0.5 ~ 4.5m

⑧超聲波頻率調節:工廠將設備調節至最佳性能狀態(切勿調節此項！)

⑨輸入終端:電源，外部觸發輸入和近距離輸出信號(10mA電流)終端(參見P2和P6)

傳輸模式選擇 PAD(J1) :

-自由運行模式：需焊接；每秒生成約10 ~ 15個脈沖(工廠選項：已焊接)

-外部觸發模式：不焊接；需要外部TTL電平脈沖傳輸。(可達到每秒1~100，但建議值是每秒 10~30) (建議脈沖寬度：0.5~1mS )
