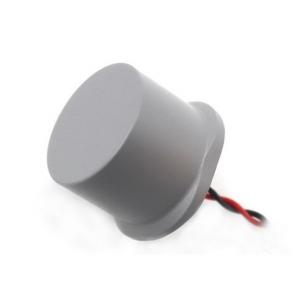

UPA超聲波傳感器 - T/R55.5-15.5E279Z-L19-01
產品介紹
UPA超聲波傳感器T/R55.5-15.5E279Z-L19-01描述：
UPA超聲波傳感器，密閉式傳感器，又稱倒車雷達“探頭”，是倒車雷達的核心部件，利用超聲波測量車輛周圍障礙物間的距離。
UPA超聲波傳感器T/R55.5-15.5E279Z-L19-01參數
|
No. |
Items |
Specification |
Note |
|
1 |
Resonant Frequency 諧振頻率 |
55.5±1.0 KHz |
阻抗分析儀測量 |
|
2 |
Overall Sensitivity 靈敏度 |
480-1000μS |
CY00523-UPA-55.5K測試主板，按Fig.1 測試，距離1M,目標物Φ75 *1000 mm PVC管，正對探頭 |
|
3 |
Ring time 余振 |
≤2.20 mSat +25℃ |
CY00523-UPA-55.5K測試主板，按Fig.1 測試，余振包含基波 |
|
≤2.60 mSat -40 to+ 85℃ |
|||
|
4 |
X-axle direction angle X軸方向角 |
90± 15 (Typical) |
B&K測試系統，-6dB全角靈敏度，按 Fig.2測試 |
|
5 |
Y-axle direction angle Y軸方向角 |
45± 10 (Typical) |
B&K測試系統，-6dB全角靈敏度，按 Fig.2測試 |
|
6 |
靜電容量 |
1300± 20% pF |
At1kHz ,25±3℃ |
|
7 |
MAX. Input Voltage 最大輸入電壓 |
160 Vp-pat -40 to +25℃ |
工作頻率55.5kHz，脈沖數20，脈沖間 隔80mS |
|
120 Vp-pat +25 to +85℃ |
|
||
|
8 |
Operating temperature 工作溫度 |
-40℃～+85℃ |
------- |
|
9 |
Storage temperature 貯存溫度 |
-40℃～+85℃ |
------- |
|
10 |
Insulation Resistance 絕緣阻抗 |
100M ohm min. |
At 100V D.C |
|
11 |
Mean Time To Failure 平均無故障時間 |
50000H |
工作條件:常溫條件下,頻率55.5kHz，脈 沖數20，脈沖間隔80mS |
