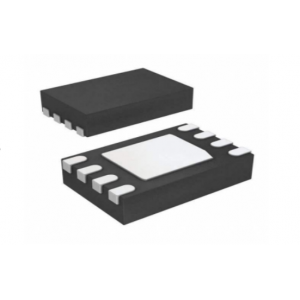

直流馬達驅動芯片 - MS31001D

產品介紹

MS31001是一款低壓5V直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。MS31001 能提供高達0.8A的輸出電流。可以工作在2.0~5.5V 的電源電壓上。MS31001具有PWM（IN1/IN2）輸入接口,與行業標準器件兼容，并具有過溫保護功能。MS31001 提供限流保持模式，且限定電流可調。

一、直流馬達驅動芯片-MS31001D的特性：

H橋電機驅動器
-- 驅動直流電機或其他負載
-- 低導通阻抗(HS+LS)1.1Ω
 0.8A 驅動電流
電源電壓2.0~5.5V
接口PWM(IN1/IN2)輸入模式
過溫保護?
限流保持模式,外部管腳調節電流大小
低電流睡眠模式（當IN1=IN2=0 時進入）

二、直流馬達驅動芯片-MS31001D的應用：
