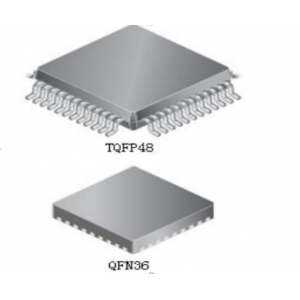

步進馬達驅動芯片 - MS3988N

產品介紹

MS3988/MS3988N是一款四通道DMOS全橋驅動器，可以驅動兩個步進電機或者四個直流電機。每個全橋的驅動電流在36V電源下可以工作到1.2A。MS3988/MS3988N集成了固定關斷時間的PWM電流校正器，以及一個2bit的非線性DACs（數(shù)模轉換器），可以工作在全步進，半步進，四分之一步進，正轉，反轉以及待機模式。PWM 電流校正器使用混合衰減模式，可以減小音頻電機噪聲，提高步進精度以及降低功耗。芯片還內置內部同步整流控制電路以降低PWM工作時的功耗。芯片集成的保護電路有熱關斷遲滯，低壓關斷保護（UVLO）以及翻轉電流保護，因此可以不需要特定的電源啟動次序。

一、步進馬達驅動芯片-MS3988N的特性：

36V輸出
四通道全橋
雙步進電機驅動
大電流輸出
３.３Ｖ和５Ｖ邏輯
同步整流
內置ＵＶＬＯ
過熱保護
翻轉保護

二、步進馬達驅動芯片-MS3988N的應用：
