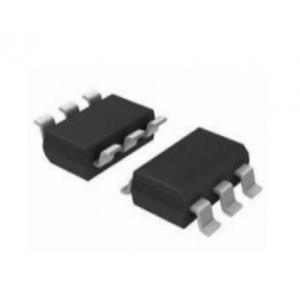

視頻驅動放大器 - MS1651
Mouse over image to zoom
單通道 6 階 10.5MHz 過濾器
透明的輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.5V 到 5.5V
低功耗，工作電流為 14.5mA
SOT23-6 的封裝形式
產品介紹
MS1651是一個單通道視頻緩沖器，它內部集成6dB增益的軌到軌輸出驅動器和6階輸出重建濾波器。MS1651的-3dB帶寬為10.5MHz，壓擺率為40V/us。MS1651比無源LC濾波器與外加驅動的解決方案能提供更好的圖像質量。它單電源供電范圍為+2.5V到+5.5V，并有極低的工作電流14.5mA，非常適用于電池供電應用。
MS1651的輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。MS1651還包含內部電平移位電路，從而避免了同步脈沖被截斷并允許直流耦合輸出。MS1651的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。MS1651采用SOT23-6六管腳封裝，ESD保護可達到8KV。
一、視頻驅動放大器-MS1651的特性：
單通道 6 階 10.5MHz 過濾器
透明的輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.5V 到 5.5V
低功耗，工作電流為 14.5mA
SOT23-6 的封裝形式
二、視頻驅動放大器-MS1651的應用：
視頻放大器
有線電視和衛(wèi)星機頂盒
通信設備
消費類視頻
便攜式和手持式產品
個人視頻錄像機
DVD 播放機
標清電視
放映機和幻燈機
ISweek 工采網的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
