瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計 - MTCS2300系列

Mouse over image to zoom

不受安裝位置影響
尺寸小，抗沖擊能力強（>1000 G）
耐腐蝕性氣體，如氫氣，使用金觸點

瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計 MTCS2300 描述：

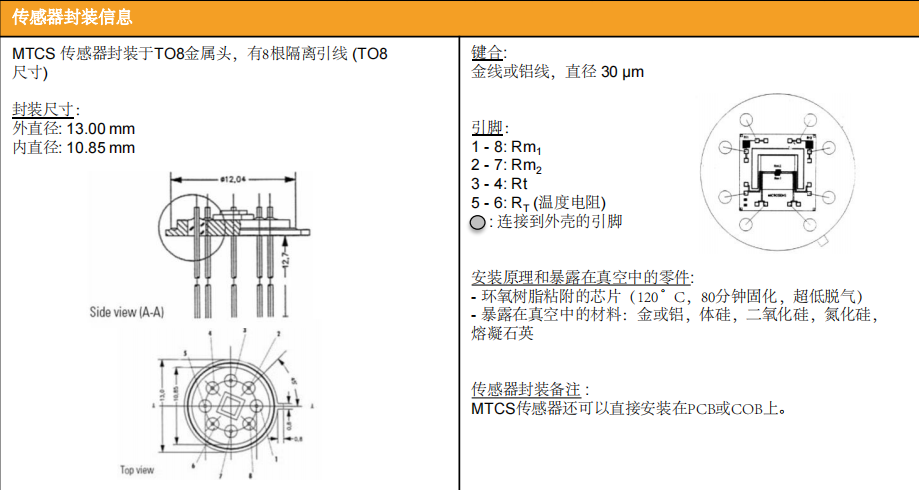

MTCS2300壓力計是專用MEMS器件，根據皮拉尼原理進行熱導率測量，為小型TO8或TO39封裝。

該傳感器采用鎳鉑電阻MEMS技術，將一個大微機械低應力氮化硅膜、兩個加熱用薄膜電阻以及體硅上的兩個補償用參考電阻，集成在微型封裝中。

此MEMS結構結合了用于電源和溫度分析的簡單CMOS標準集成電路，是要求超低功耗、出色信噪比以及耐腐蝕氣體的尺寸關鍵真空OEM傳感解決方案的合適之選。

瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計?MTCS2300?特點：

擴展測量范圍 10-4 ~ 1000 mbar

傳感器幾何結構和傳感器電阻完美匹配的MEMS微機械硅傳感器

< 0.1 cm3的超小傳感器氣體體積

皮拉尼微導線到墻的距離由硅微機械調節，可降至10 μm 或 20 μm ，具有優異的傳感器重復性

采用帶250 Ohms大集成電阻和小加熱元件的MEMS硅傳感器，因此具有超低運行功耗（< 6 mW）

超快響應時間 < 50 ms

由于相似的加熱電阻和參考電阻，在微型結構的鉑鎳薄膜工藝中輕松實現了溫度補償

不受安裝位置影響

尺寸小，抗沖擊能力強（>1000 G）

耐腐蝕性氣體，如氫氣，使用金觸點

瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計?MTCS2300 應用：

泄露檢測

推進裝置

半導體制造（如濺射室）

冷凍干燥機

真空肉類包裝機

真空鍍膜

負載鎖

通常，基于皮拉尼原理，在功率和尺寸受限的惡劣環境中進行壓力測量，例如分便攜式析儀器，小型機械泵系統

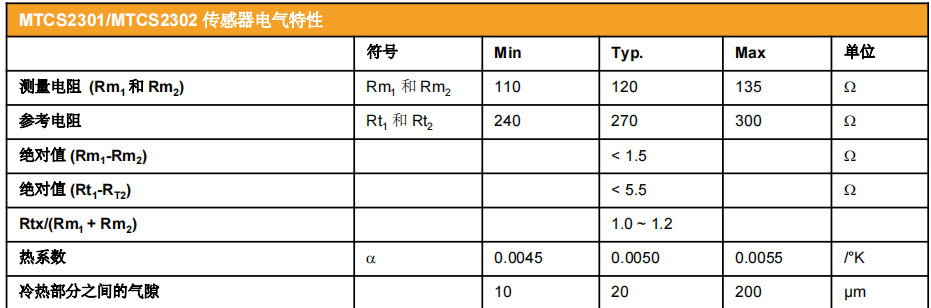

瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計?MTCS2300 參數：

瑞士Neroxis 熱導式氣體傳感器微型皮拉尼真空計壓力計?MTCS2300? 選型：
