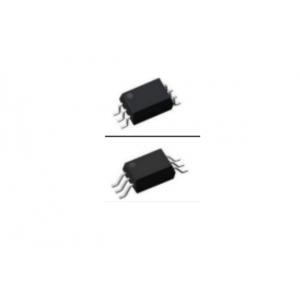

光耦 - ICPL-314

產品介紹

ICPL-314系列光耦合器非常適合驅動電機控制逆變器和電源系統中的逆變器和MOSFET。它包含一個LED光學耦合到一個具有功率輸出級的集成電路。

光耦合器在-40°C~+110°C的溫度范圍內保證其工作參數。

一、光耦 - ICPL-314的特性：

1A較大峰值輸出電流
軌對軌輸出電壓
較大傳播延遲時間為110 ns
帶有滯后現象的低電壓鎖定保護（UVLO）
寬工作范圍：10至30伏（VCC）
保證性能超過溫度-40°C~+110°C
監管批準：
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1

二、光耦 - ICPL-314的應用：

隔離的IGBT/電源MOSFET門驅動器

工業逆變器

交流無刷電機和直流電機驅動器

感應加熱
