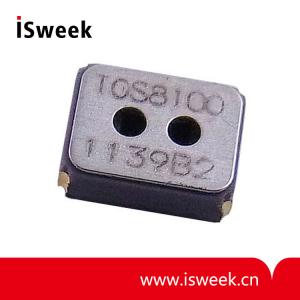

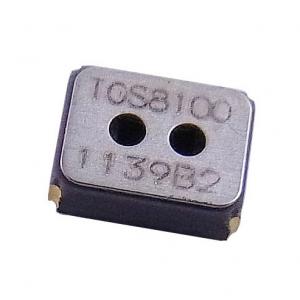

Mems型空氣質量傳感器 - TGS8100

Mouse over image to zoom

* 表貼封裝
* 功耗低
* 對香煙煙氣、廚房油煙和氣態空氣污染物高度敏感
* 壽命長

產品型號：: TGS8100

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、Mems空氣質量傳感器TGS8100描述

傳感元件由傳感芯片、采用MEMS技術在硅襯底上形成的集成加熱器以及傳感芯片上形成的金屬氧化物半導體層構成。該元件被安置在陶瓷表貼封裝中?；趥鞲行酒奈⑿突O(shè)計，TGS8100僅需15mW的加熱功率，非常適合低功耗和電池供電的設備。如果存在可檢測的氣體，傳感器電導率將隨空氣中氣體濃度上升。此時，簡單的電路即可將電導率的改變轉換成與氣體濃度相符的輸出信號。

TGS8100對低濃度氣態空氣污染物如香煙煙氣和廚房油煙高度敏感。通過利用傳感器電阻相對其在潔凈空氣中電阻的改變率，并將其作為相對響應值，即可模擬人類對空氣污染物的感知，進而實現實用的空氣質量控制。

二、Mems空氣質量傳感器TGS8100特征:

*表貼封裝

*功耗低

*對香煙煙氣、廚房油煙和氣態空氣污染物高度敏感

*壽命長

*成本低

三、Mems空氣質量傳感器TGS8100應用:

*空氣凈化器

*室內空氣質量監測器

*通風控制

四、Mems空氣質量傳感器TGS8100特性參數：

型號	TGS8100
傳感原理	金屬氧化物半導體
標準包裝	陶瓷
目標氣體	空氣污染物（氫氣、乙醇等）
典型測量范圍	1 ~30ppm H2
標準電路條件	加熱電壓	VH	1.8V DC±2%
電路電壓	VC	max 3.0V DC （ 2ms）,0v ≥ 998ms VC
負載電阻	RL	變量(10kΩ min.)
標準測試條件	加熱電阻	RH	室溫下接近110Ω
下的電氣特性	加熱電流	IH	8mA (典型)
加熱功耗	PH	15mW (典型)
傳感器電阻	Rs	10kΩ ~ 300kΩ空氣中
靈敏度(Rs改變率)	~0.6	Rs (10ppm H2)/Rs air
