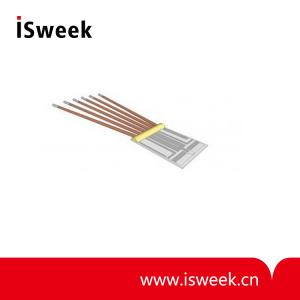

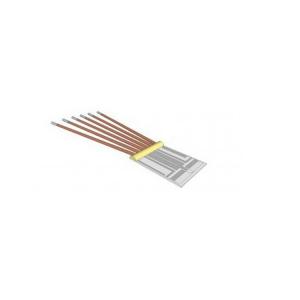

ISweek工采網 氣體流量傳感器 - AFE-01

產品介紹

一、ISweek工采網 氣體流量傳感器AFE-01產品介紹：

ISweek芯片級氣體流量傳感器AFE-01，由歐洲專業流量廠家代工生產，AFE-01具有以下特點:體積非常小，雙流向檢測、檢測小質量物體的流動、簡單的信號處理電路和標定、完全固定的機械元件、優異的重復性和長期穩定性、適合醫療，儀表行業，OEM客戶使用

氣體流量傳感器AFE-01由四個鉑金薄膜電阻構成,阻抗低，加熱區面積小。

加熱器左右兩邊各一個高阻抗電阻，用來檢測流速和流向，還有一個電阻用來檢測氣體的溫度，靠近加熱元件的兩個電阻連接成一個電橋，產生檢測流速和流向功能的一個輸出信號。

這種方式可以檢測到非常微小的流速變化。 為了得到更高的流動速度， 溫度傳感器可以與恒溫風速儀相連接。

二、ISweek工采網 氣體流量傳感器AFE-01 優勢:
流向檢測
檢測小質量物體的流動
簡單的信號處理電路和標定
完全固定的機械元件
優異的重復性
優異的長期穩定性
適用于多種行業或安裝到不同外殼
zui優的性價比

三、ISweek工采網 氣體流量傳感器AFE-01應用:
差壓傳感器
HVAC和樓宇控制方案
醫療設備
汽車行業
設備檢測

四、ISweek工采網  氣體流量傳感器AFE-01技術參數:
測量原理：熱量原理
檢測量程：0 m/s ~1 m/s (半橋模式)
0 ml/min ~50 ml/min (半橋模式), 管徑大約1 mm
0 m/s ~100 m/s (CTA 模式)
0 l/min ~5 l/min (CTA 模式), 管徑大約 1 mm
靈敏度：0.001 m/s
精 度：< 2%測量值（取決于電路和標定）
響應時間：T 63% < 0.5 S
溫度范圍：-20…… +150 °C
電氣連接：絕緣漆包銅線 (一般長度25 mm)
加熱元件：RH (25 °C) = 34 Ω ±10 %
檢測元件：Rs_i (25 °C) = 425 Ω ±10 %
參考元件：RR (25 °C) = 710 Ω ±10 %
供電電壓：一般為 2- 5 V（取決于氣體流速）
基片材料：低熱導陶瓷
總之，更高的參數需要客戶定制
